鉴领BMS AFE菊花链模拟器面向电池管理系统研发与测试，通过统一的硬件形态、软件操作平台和测试流程，模拟电芯电压、温度、GPIO、菊花链通信及相关故障。 针对TI、NXP、ADI等厂商不同AFE芯片的通道、接口和电气特性，提供相应的适配型号。用户可以沿用一致的软件操作和测试方法，并根据实际芯片下载对应型号的完整技术资料。
产品概述
统一测试平台，适配不同 AFE 芯片
不同型号的电芯通道、GPIO、菊花链接口及电气参数可能不同，具体参数请下载对应产品说明。
通用硬件能力
覆盖 BMS AFE 测试所需的主要仿真能力
产品族提供电芯电压、温度与 NTC、GPIO、菊花链通信、故障注入、多节点级联、BMS 接口适配和自动化系统集成能力。
电芯电压模拟
提供可控、可重复的单体电压信号。
温度与 NTC 模拟
验证温度采集、诊断与保护逻辑。
GPIO 信号模拟
按适配芯片配置输入输出信号。
菊花链通信
模拟节点通信、寻址和寄存器访问。
故障注入
执行信号、通信、电源和接口异常。
多节点级联
按目标系统规模组织菊花链拓扑。
BMS 接口适配
连接 BMS 控制器或 BMS 主板。
自动化系统集成
接入 HIL、回归测试及定制流程。

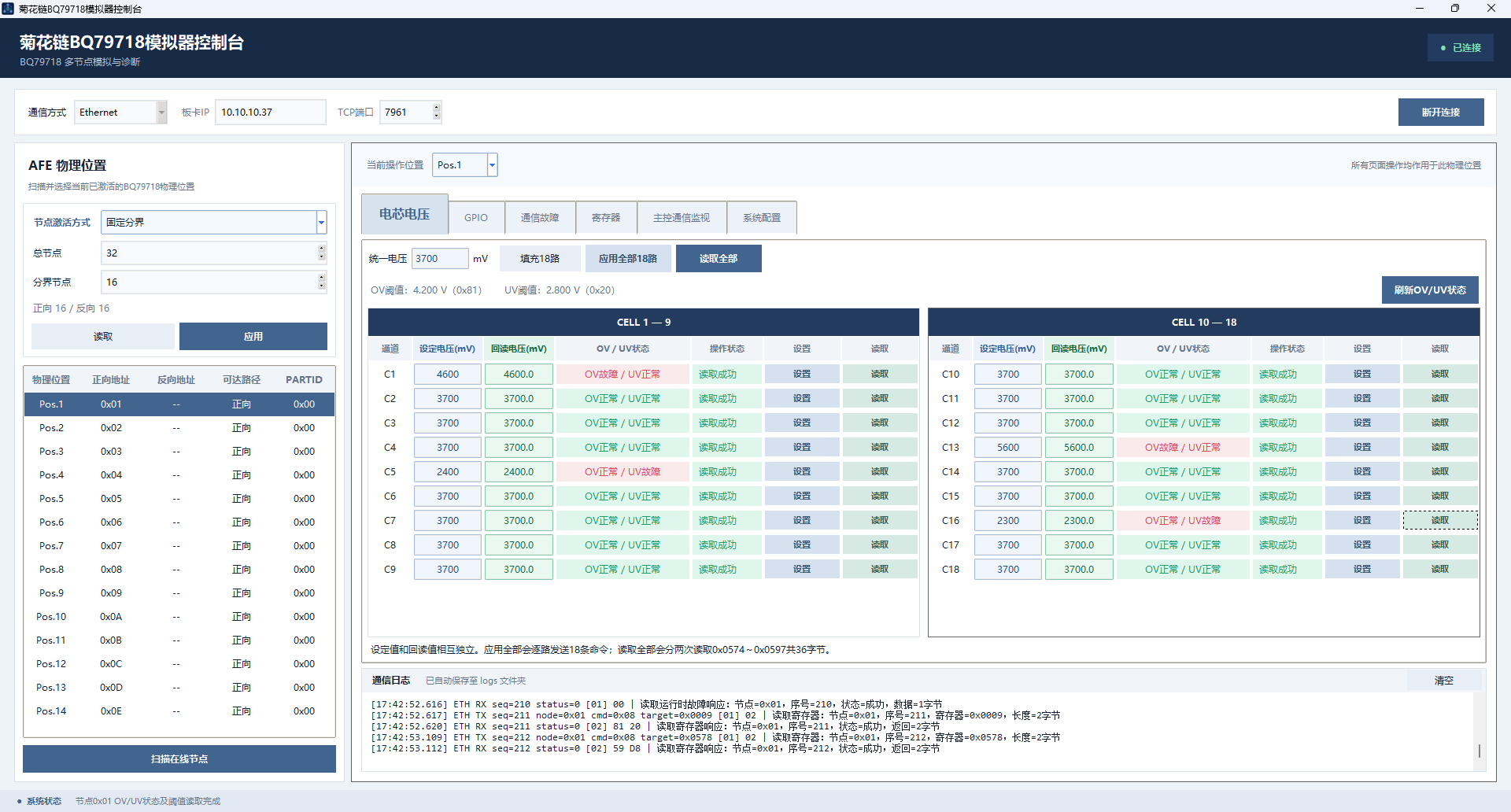

软件测试功能
统一软件平台，简化测试配置与结果分析
使用统一软件完成节点配置、信号设置、通信监测、故障注入、测试序列执行和结果记录。
节点与通道配置电芯电压设置与监测GPIO 及 NTC 配置菊花链通信状态监测故障注入与恢复数据记录与结果导出测试序列与批量下发自动化测试接口

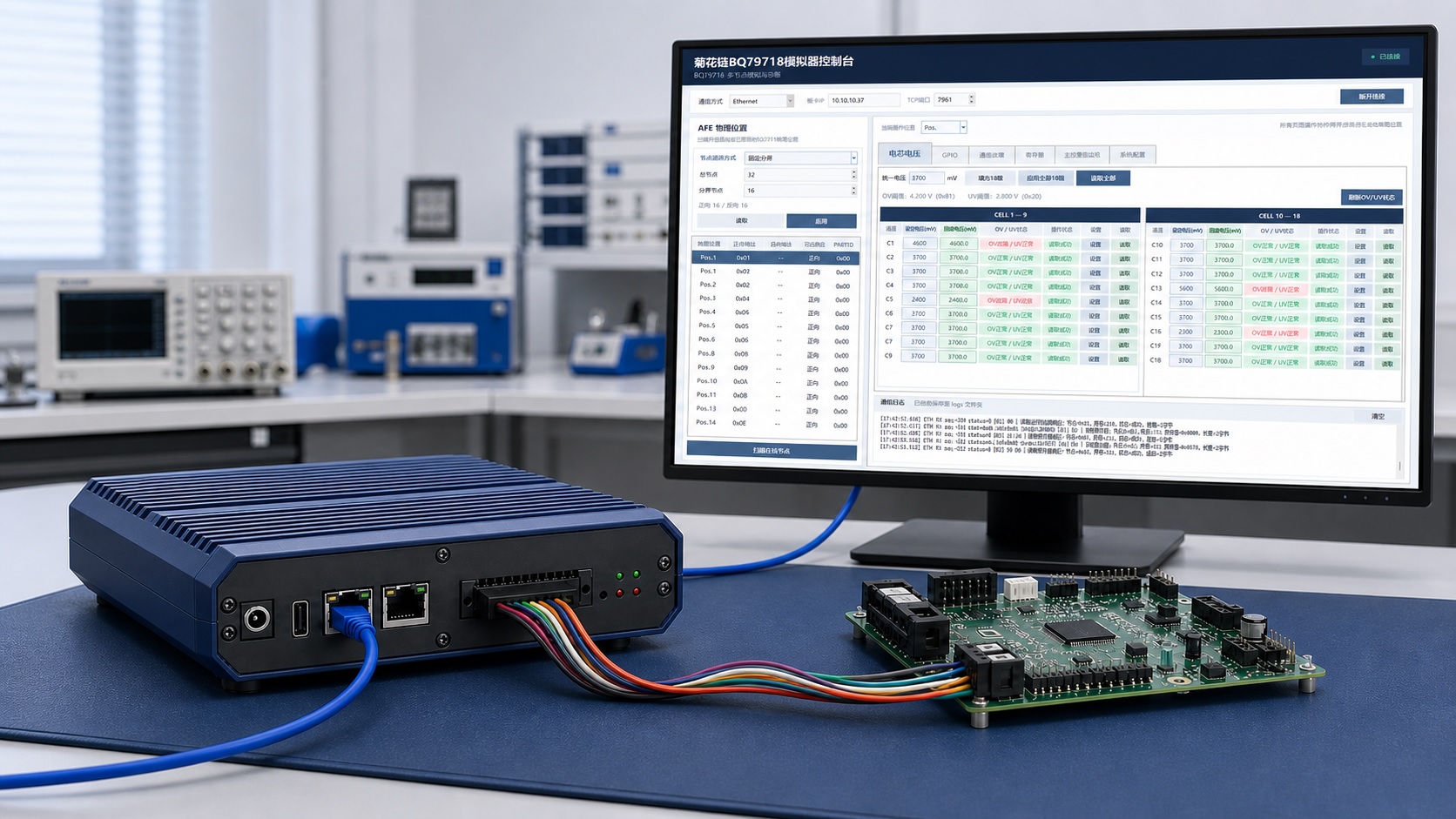

典型测试架构
由上位机统一配置模拟器，为 BMS 控制器提供可控测试信号
上位机测试软件配置 · 控制 · 监测 · 记录
→BMS AFE 菊花链模拟器电芯 · 温度 · GPIO · 故障 · 通信
→BMS 控制器 / BMS 主板采集 · 诊断 · 保护 · 通信
典型应用
覆盖开发调试、故障验证与自动化回归测试
BMS 软件开发与调试
无需真实电池包即可构建可控输入环境。
故障诊断与安全策略测试
验证过压、欠压、通信异常等诊断逻辑。
自动化与回归测试
重复执行测试序列并记录结果。
支持芯片与产品资料
按照 AFE 厂商和芯片型号下载对应产品说明
产品说明包含适配型号的电芯通道、GPIO、接口、电气范围及其他技术参数。
NXP AFE 适配型号将在型号与资料确认后通过 WordPress 后台发布，页面结构无需修改。
ADI AFE 适配型号将在型号与资料确认后通过 WordPress 后台发布，页面结构无需修改。
资料可维护内容：厂商、芯片型号、资料名称、适配说明、PDF 文件、版本号、更新日期、文件大小、显示顺序和发布状态。
